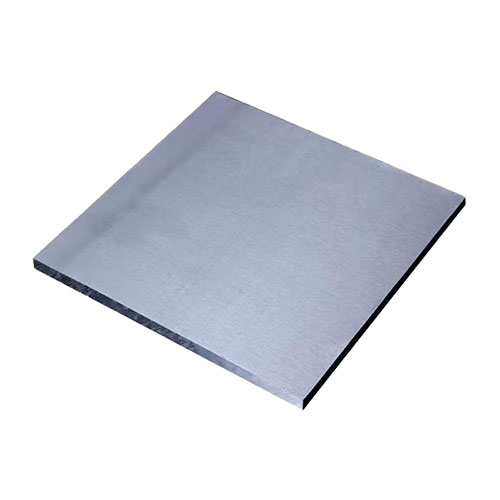

Алюминиевая пластина
Алюминиевая пластина применяется как заготовка для изготовления деталей, оснований, корпусов, опорных элементов и технологической оснастки. Ее получают из листового или плитного алюминиевого проката различных марок. Основными параметрами являются сплав, состояние материала, толщина, ширина, длина и требования к дальнейшей механической обработке.
Алюминиевые пластины для машиностроения и изготовления деталей
Под названием «алюминиевая пластина» обычно понимают прямоугольную заготовку, вырезанную из листа или плиты. Поэтому одинаковые по размеру изделия могут отличаться маркой сплава, прочностью, пластичностью, состоянием поставки и качеством поверхности.
Для листового проката применяется ГОСТ 21631-2019, а для алюминиевых плит — ГОСТ 17232-2023. Конкретный нормативный документ зависит от толщины, марки материала и вида исходной заготовки.
Плоские заготовки для фрезерования и изготовления корпусных деталей
Алюминиевая пластина удобна для последующего фрезерования, сверления, растачивания и обработки на станках с ЧПУ. Заготовку можно подготовить близко к конечным размерам детали, уменьшив объем снимаемого металла и количество технологических операций.
Типовые изделия из алюминиевых пластин
- монтажные основания;
- корпусные детали;
- опорные элементы;
- крышки и панели;
- детали машин и механизмов;
- технологическая оснастка.
Для точных изделий дополнительно контролируют плоскостность, состояние поверхности и припуск на чистовую обработку.
Технически чистый алюминий для пластичных и коррозионностойких деталей
Для изготовления пластин применяются марки технически чистого алюминия А7, А6, А5, А0, АД0, АД1 и другие материалы, предусмотренные стандартами. Они отличаются хорошей пластичностью, устойчивостью к атмосферной коррозии и сравнительно небольшой прочностью.
Такие заготовки востребованы в изделиях, где важны технологичность, малая масса, электропроводность и устойчивость поверхности к естественному окислению.
Алюминиево-магниевые сплавы для сварных металлоконструкций
Сплавы АМг2, АМг3, АМг5 и АМг6 широко применяются для листов и плит. Добавление магния повышает прочность алюминия при сохранении хорошей коррозионной стойкости и пригодности материала для изготовления сварных конструкций.
Области применения алюминиево-магниевых заготовок
- корпусные конструкции;
- сварные рамы;
- емкостные элементы;
- транспортное оборудование;
- машиностроительные детали;
- промышленные металлоконструкции.
Чем выше содержание магния, тем заметнее могут отличаться прочностные и технологические характеристики конкретного сплава.
АМг6 для прочных сварных и механически обрабатываемых деталей
АМг6 относится к алюминиево-магниевым сплавам повышенной прочности. Материал используется для деталей, работающих под механической нагрузкой, и сохраняет востребованные свойства группы АМг — коррозионную стойкость и хорошую свариваемость.
Механические характеристики зависят от состояния поставки, поэтому отожженная и нагартованная заготовка одной марки может заметно различаться по твердости и пластичности.
Д16 для нагруженных конструкций и точной механической обработки
Сплав Д16 относится к термически упрочняемым алюминиевым материалам. Он отличается высоким отношением прочности к массе и используется для производства деталей машин, транспортных конструкций, технологической оснастки и других нагруженных элементов.
Особенности пластин из сплава Д16
- высокая прочность;
- возможность термического упрочнения;
- хорошая обрабатываемость резанием;
- различные состояния поставки;
- плакированные и неплакированные исполнения;
- применение в ответственных деталях.
Для такой марки особенно важно учитывать состояние термообработки, поскольку оно напрямую связано с механическими свойствами.
Высокопрочный В95 для конструкционных элементов под нагрузкой
Сплав В95 относится к группе высокопрочных алюминиевых материалов. Из пластин и плит этой марки изготавливают детали, где требуется высокая механическая прочность при небольшой массе конструкции.
Дополнительно учитывают состояние термообработки и требования к защите поверхности от коррозионного воздействия.
Разница между алюминиевой пластиной, листом и плитой
Лист и плита являются стандартными видами алюминиевого проката с установленными диапазонами размеров. Пластина чаще представляет собой заготовку заданного формата, вырезанную из листового или плитного материала.
| Вид продукции | Особенность | Характерное применение |
|---|---|---|
| Алюминиевый лист | Стандартный плоский прокат | Обшивки, панели, детали |
| Алюминиевая плита | Толстолистовой прокат | Массивные заготовки |
| Алюминиевая пластина | Заготовка заданных размеров | Механическая обработка |
| Полоса | Узкий плоский прокат | Монтажные и конструкционные элементы |
Поэтому корректное обозначение заготовки включает не только ее размеры, но и марку исходного материала.
Толстолистовые алюминиевые плиты по ГОСТ 17232-2023
ГОСТ 17232-2023 распространяется на плиты из алюминия и алюминиевых сплавов. В стандарт включены технически чистый алюминий, алюминиево-магниевые, термически упрочняемые и другие распространенные материалы.
Для ряда марок сортамент начинается с толщины свыше 10,5 мм, а максимальные значения зависят от конкретного сплава и состояния поставки.
Листовой прокат для тонких алюминиевых пластин
Пластины небольшой толщины получают из стандартных листов по ГОСТ 21631-2019. Документ охватывает широкий перечень марок, включая АД0, АД1, АМц, АМг2, АМг3, АМг5, АМг6, Д16 и В95.
Основные характеристики листовой заготовки
- толщина проката;
- ширина и длина;
- точность изготовления;
- состояние материала;
- качество поверхности;
- механические свойства.
После раскроя стандартный лист превращается в готовую пластину требуемого формата.
Состояние поставки определяет твердость и пластичность сплава
Алюминиевый прокат выпускается в различных состояниях: отожженном, нагартованном, полунагартованном, закаленном и состаренном. Эти варианты отличаются структурой и механическими характеристиками.
Одна и та же марка сплава после различной термической или механической обработки может вести себя по-разному при гибке, фрезеровании, сварке и эксплуатации.
Плакировка для дополнительной защиты высокопрочных сплавов
Отдельные алюминиевые сплавы выпускаются с плакировкой — тонким наружным слоем материала с повышенной коррозионной стойкостью. Такая технология особенно характерна для ряда высокопрочных деформируемых сплавов.
Назначение плакированной поверхности
- повышение коррозионной стойкости;
- защита основного сплава;
- снижение интенсивности поверхностного окисления;
- сохранение свойств высокопрочной основы;
- подготовка материала к длительной эксплуатации.
Плакированные и неплакированные заготовки одной марки имеют различное обозначение и не всегда являются прямой заменой друг другу.
Небольшая плотность для облегчения машин и конструкций
Плотность чистого алюминия составляет около 2,7 г/см3. Благодаря этому пластина из алюминиевого сплава значительно легче стальной заготовки одинаковых размеров, что позволяет уменьшать массу узлов и металлоконструкций.
Это свойство особенно востребовано в транспортном машиностроении, приборостроении и оборудовании, где масса изделия влияет на эксплуатационные характеристики.
Естественная оксидная пленка защищает поверхность алюминия
При контакте с воздухом алюминий быстро покрывается тонким плотным слоем оксида. Он препятствует интенсивному дальнейшему окислению и обеспечивает характерную коррозионную стойкость материала в обычной атмосфере.
Устойчивость конкретного сплава зависит от его состава и среды эксплуатации, поэтому высокопрочные и технически чистые марки могут вести себя по-разному.
Раскрой алюминиевой плиты под готовый размер заготовки
Пластину можно получить путем раскроя крупноформатного листа или плиты на прямоугольные элементы заданных размеров. Такой формат удобен для единичного и серийного производства деталей.
Параметры готовой прямоугольной заготовки
- марка алюминиевого сплава;
- толщина;
- ширина;
- длина;
- состояние материала;
- припуск на последующую обработку.
При изготовлении деталей на фрезерном оборудовании размер заготовки выбирают с учетом технологического припуска.
Фрезерование и сверление алюминиевых пластин
Алюминиевая пластина широко применяется как исходная заготовка для обработки резанием. Из нее получают сложные корпусные детали, основания, плиты станочной оснастки, монтажные элементы и другие изделия.
На качество обработки влияют марка сплава, состояние материала, режим резания и наличие внутренних остаточных напряжений.
Плоскостность для точных деталей и монтажных оснований
Для крупных или прецизионных деталей важна стабильность геометрии исходной плиты. После снятия значительного объема металла остаточные напряжения способны вызывать деформацию заготовки.
Поэтому для точного оборудования дополнительно оценивают плоскостность, состояние поставки и требования к термической стабильности материала.
Выбор сплава по нагрузке и технологии изготовления детали
Для сварных изделий чаще применяют алюминиево-магниевые сплавы, а для высоконагруженных механически обрабатываемых деталей — термически упрочняемые марки. Технически чистый алюминий востребован там, где приоритетны пластичность и коррозионная стойкость.
Основные критерии выбора алюминиевой пластины
- прочность будущей детали;
- необходимость сварки;
- условия эксплуатации;
- способ механической обработки;
- требования к коррозионной стойкости;
- масса конструкции.
Марку материала рационально выбирать по функции детали и требованиям проектной документации.
Размеры и марка материала для точной комплектации
Для изготовления пластины необходимы исходные размеры и характеристика материала. Обычно определяют марку сплава, состояние поставки, толщину, ширину и длину, а при наличии проекта также указывают ГОСТ или технические условия.
Для механически обрабатываемых заготовок дополнительно имеет значение необходимость припуска и требования к поверхности после раскроя.
Поставка алюминиевых пластин от ООО «Корпорация Металлургических Компаний»
ООО «Корпорация Металлургических Компаний» более десяти лет работает с поставками продукции из черных и цветных металлов. В ассортименте могут применяться алюминиевые пластины из технически чистого алюминия и различных деформируемых сплавов для машиностроения, оборудования и металлоконструкций. Уточнить требуемую марку, размеры, состояние материала, наличие и условия поставки можно по электронной почте irkutsk@kmk-24.ru или телефону +73952199497.
